一、简介
本系统主要面向城市轨道交通工程轨道系统的设计单位和施工单位，也可为运营单位提供轨道设备台账和轨道设备定位信息。
本系统为轨道工程设计提供了一套数字化设计解决方案，通过构建专业接口实现模型、线路计算模型、轨道结构信息模型，并将轨道设计流程进行数字化表达，依托自主设计的架构和核心算法，研发出了城市轨道交通工程轨道智能设计系统。
本系统采用统一的架构设计，各子系统共享一套数据库、基于统一的API底层接口。该系统实现了上下序专业间的协同设计，系统使用契合轨道设计和施工流程，系统的应用可大幅提高设计效率和设计质量，实现设计阶段过程数据的管理，实现轨道设计的流程规范化、数据处理智能化、成果标准化，为传统设计手段的数字化转型提供技术支撑。

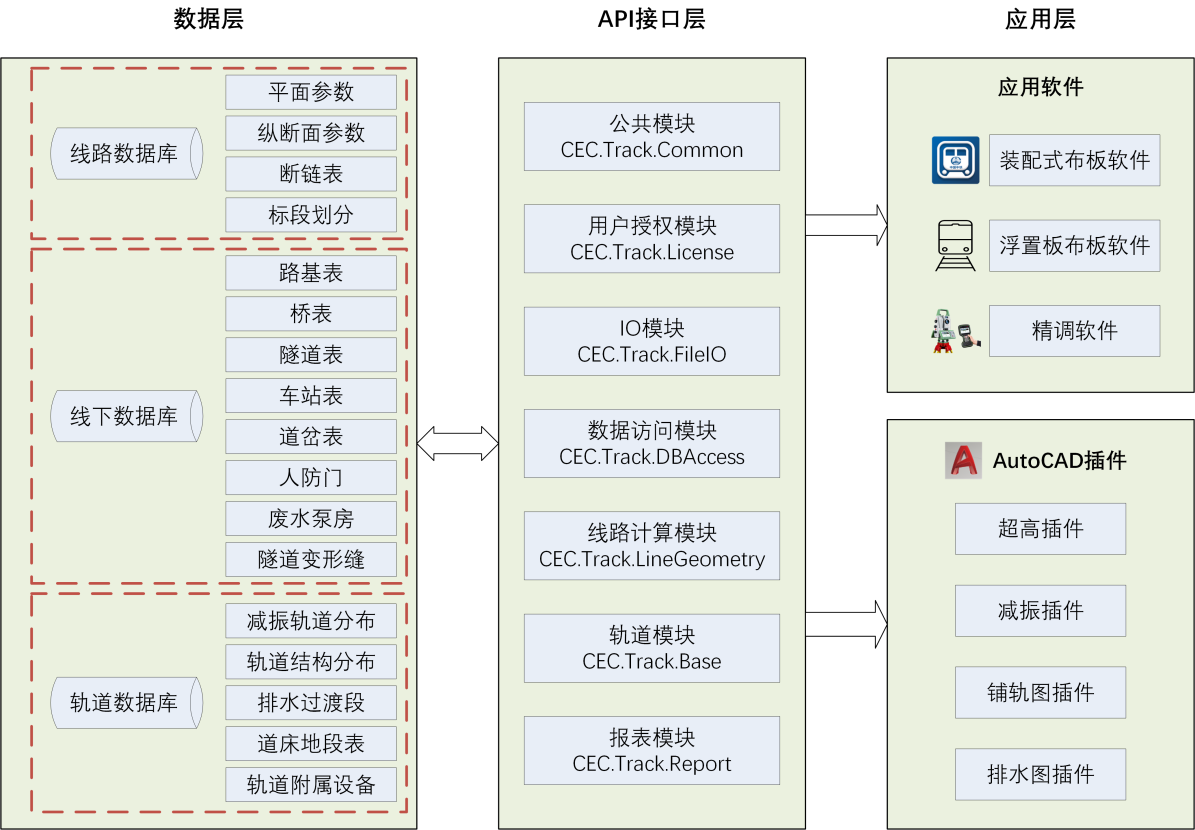

图1 系统技术架构
二、主要功能

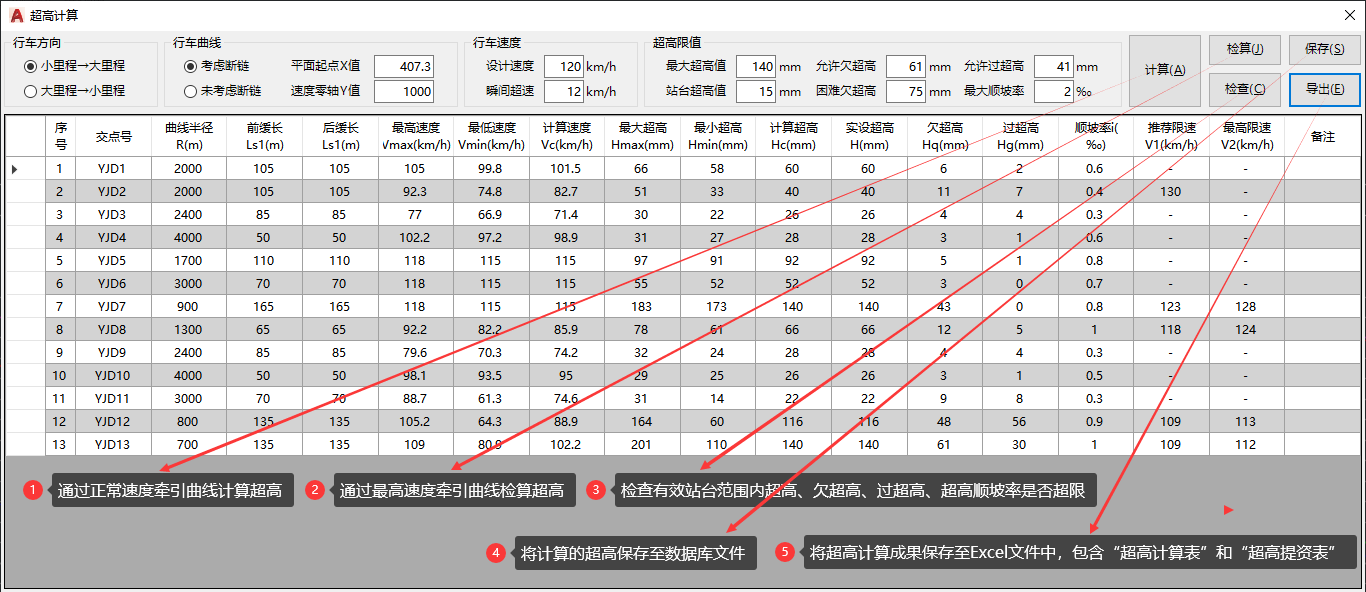

1、超高插件
提供超高计算、超高检算、超高计算结果导出等功能。

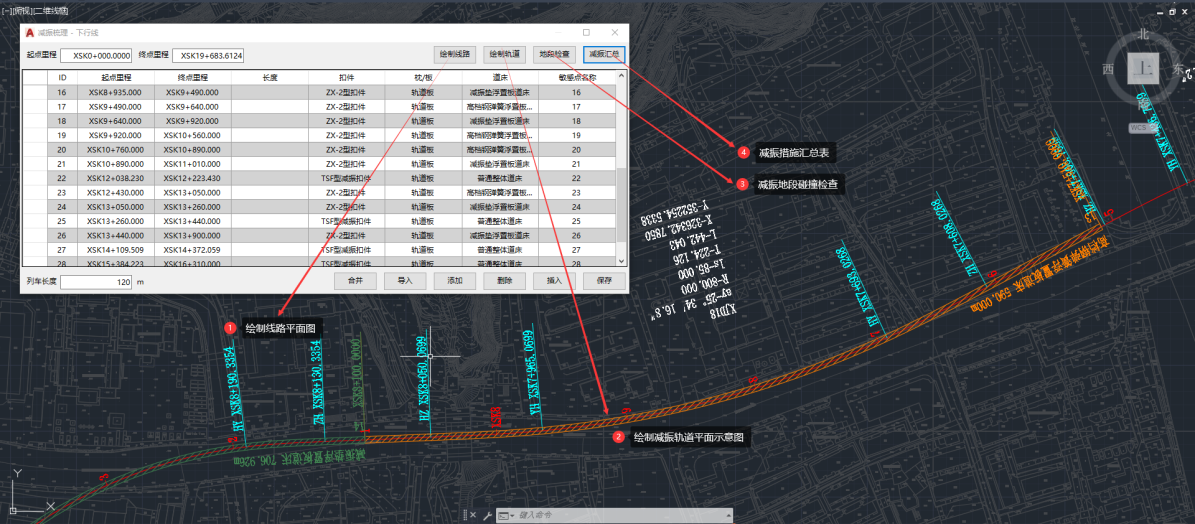

2、减振插件
提供减振轨道地段分布设计，线路平面图、减振轨道分布图、减振措施示意等绘制功能，以辅助轨道减振设计。
3、铺轨图插件
提供指定图幅的轨道综合设计图（包括图框、平面示意、纵断面、断链、曲线超高、轨面标高、道床类型及轨道附属等）绘制功能。

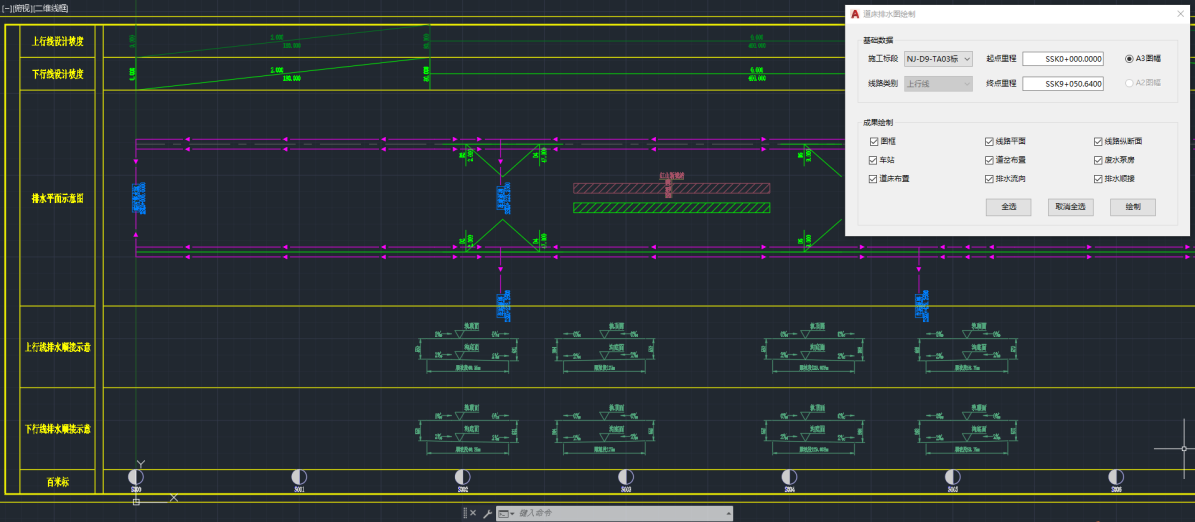

4、排水图插件
提供指定图幅的道床排水图（包括图框、线路纵断面、车站示意、道岔示意、泵房示意、排水路径及排水顺接等）绘制功能。
5、布板软件
提供单区段轨道板布置、多区段轨道板布置、基础施工误差引起的调板布置等功能，进而得到轨道板生产、底座放样、轨道板粗铺和轨道板精调等所需的全部数据，以用于指导区段轨道板布置（设计单位）、轨道板生产（轨道板场）和无砟轨道施工（施工单位）。

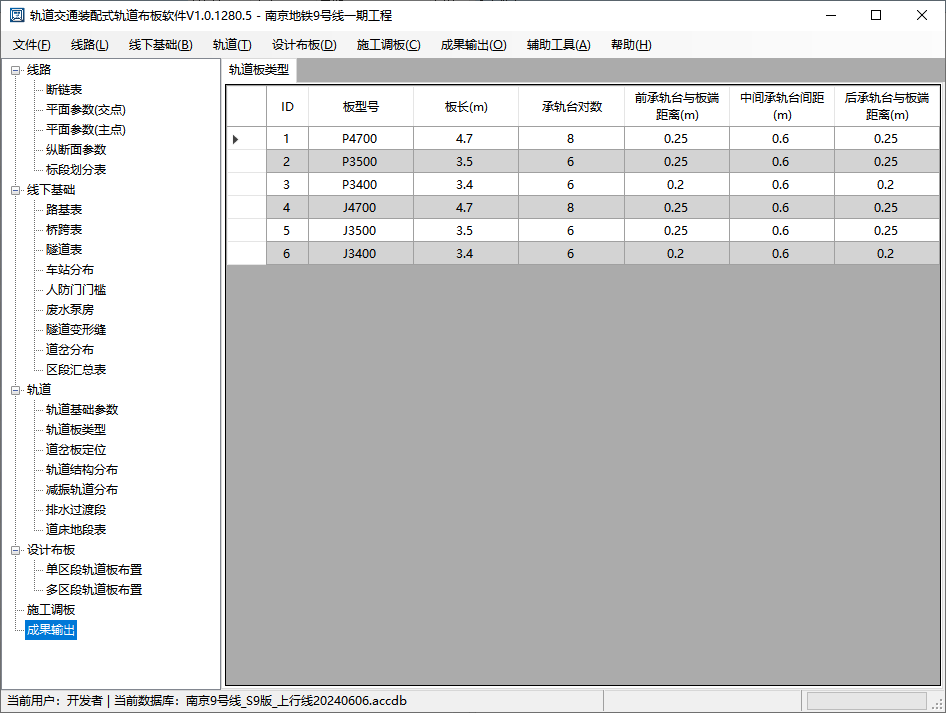

图2 装配式轨道布板软件
6、精调软件
提供自密实混凝土灌注前轨道板精调、自密实混凝土灌注后轨道板复测、轨道板精调/复测成果评估等功能。

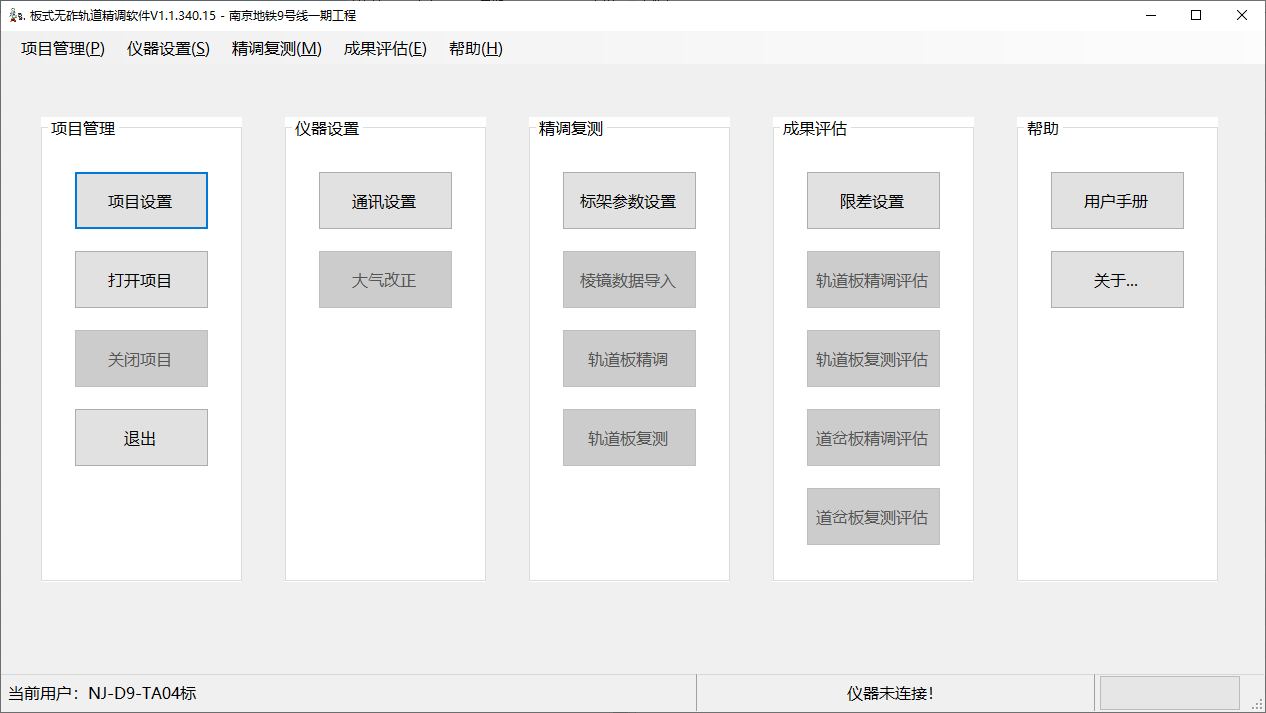

图3 板式无砟轨道精调软件
